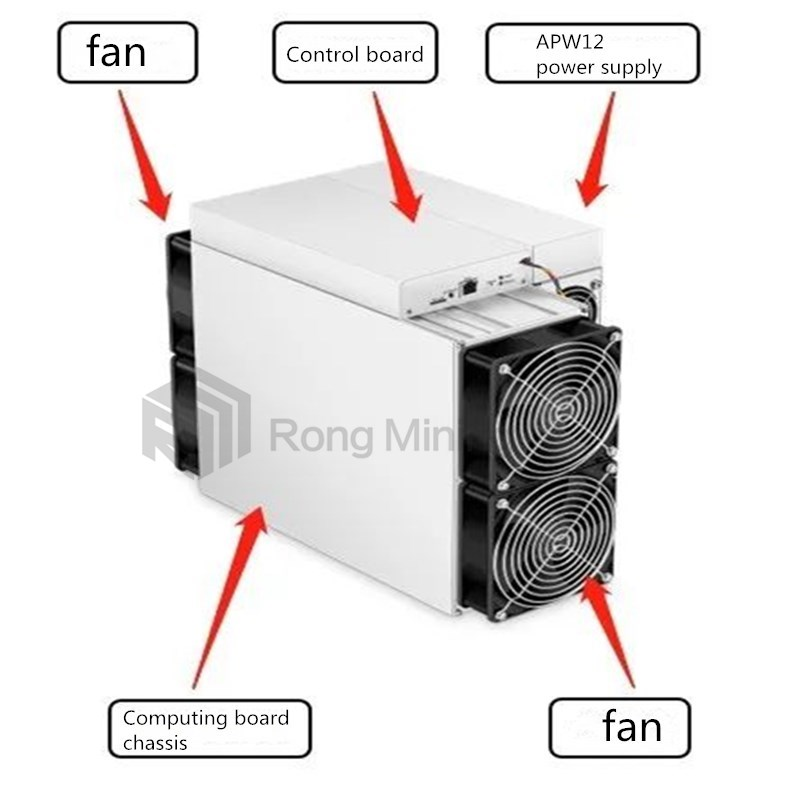

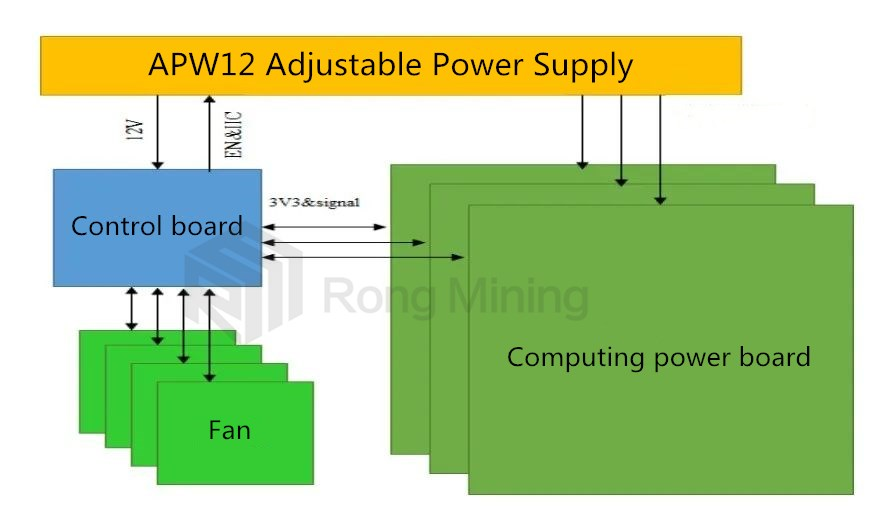

Hallo allemaal!  Ik ben ingenieur Wang uit Rongminer.  Laat me eerst de algehele architectuur van de Antminer S19 Pro introduceren.  De S19 PRO is voornamelijk samengesteld uit 3 computerborden, 1 besturingskaart, APW12 -voeding en 4 koelventilatoren, zoals weergegeven in de volgende figuur:

Laten we vervolgens eens kijken naar de werkstructuur van het interne computerbord van de S19 Pro

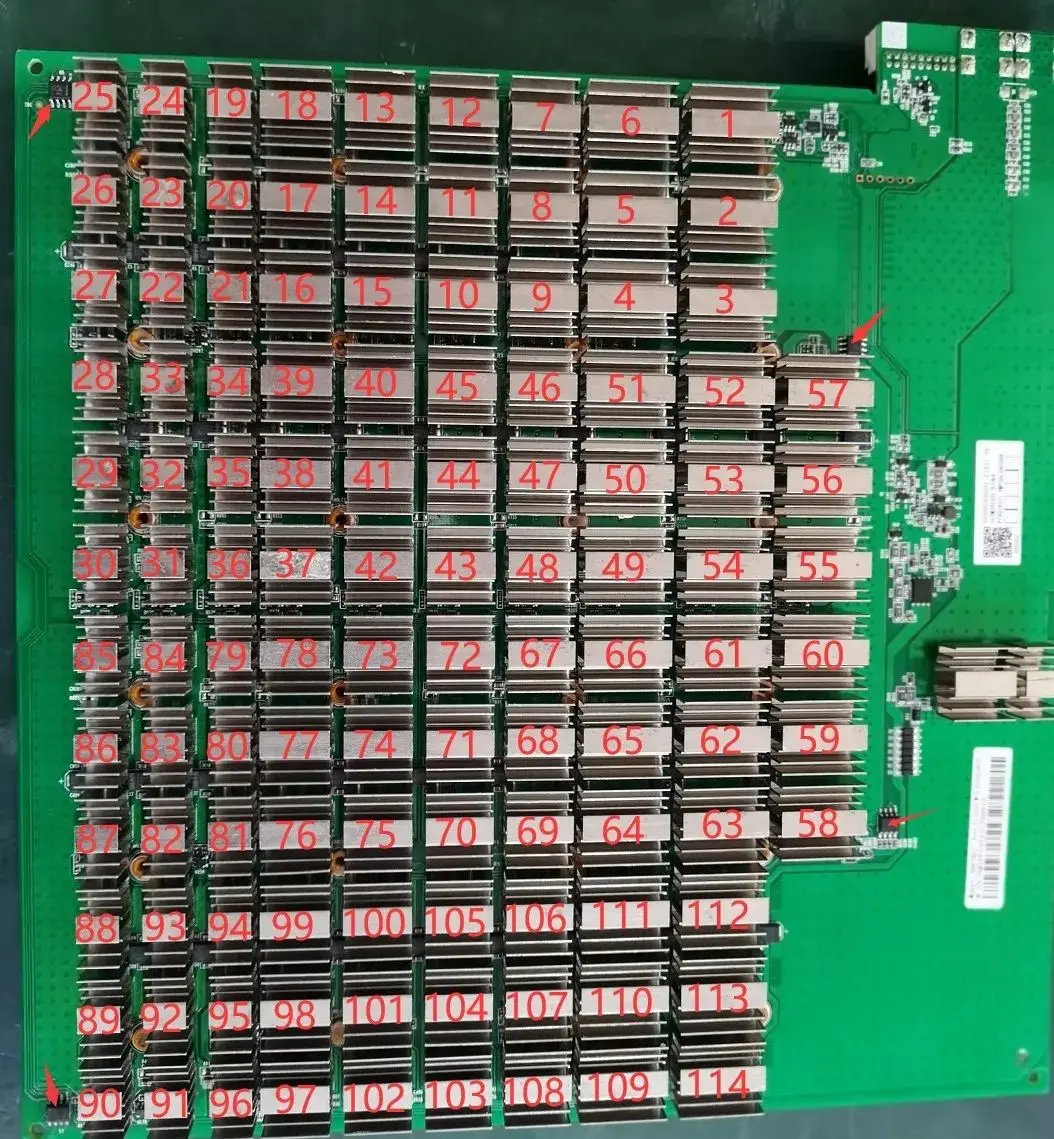

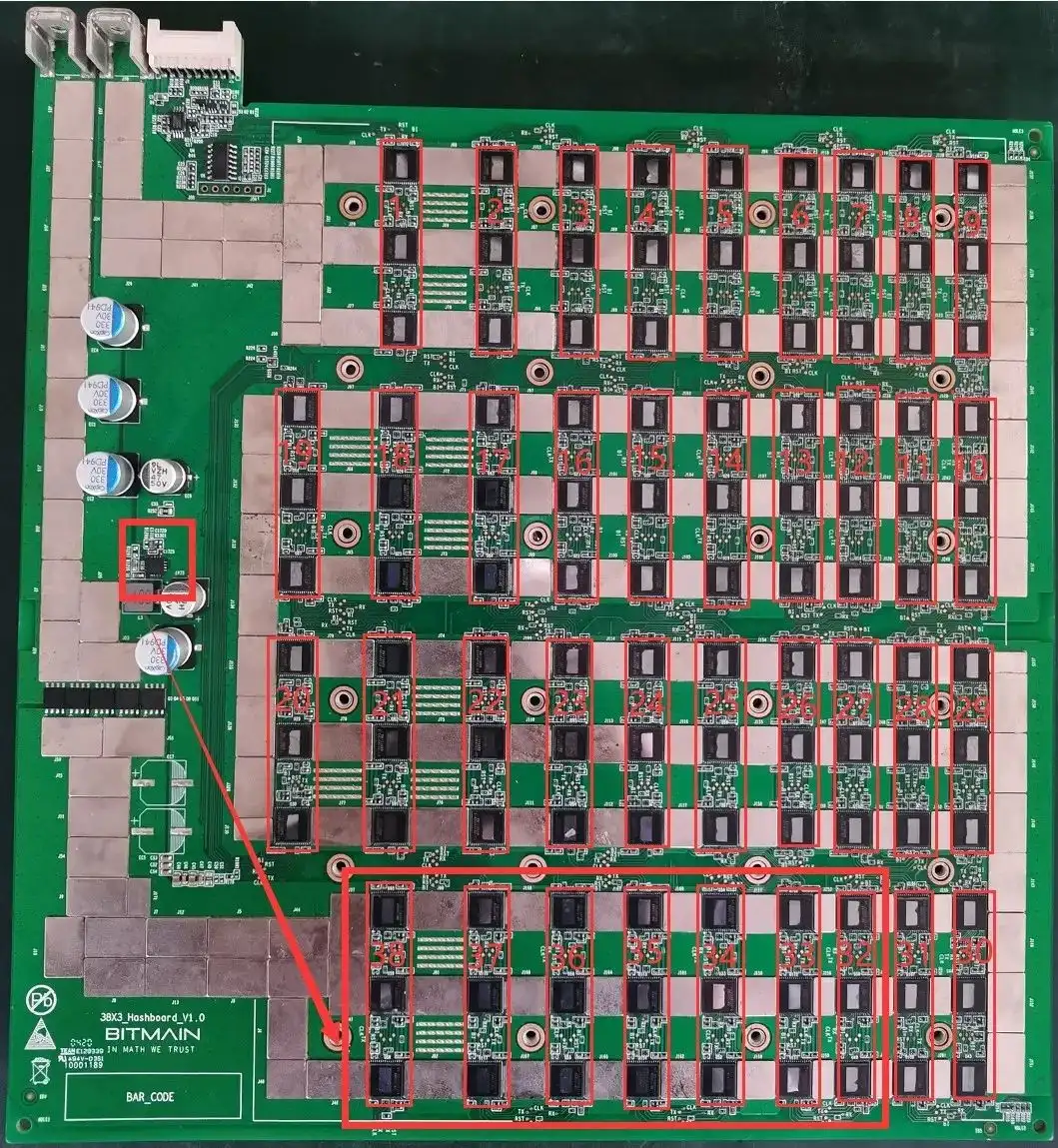

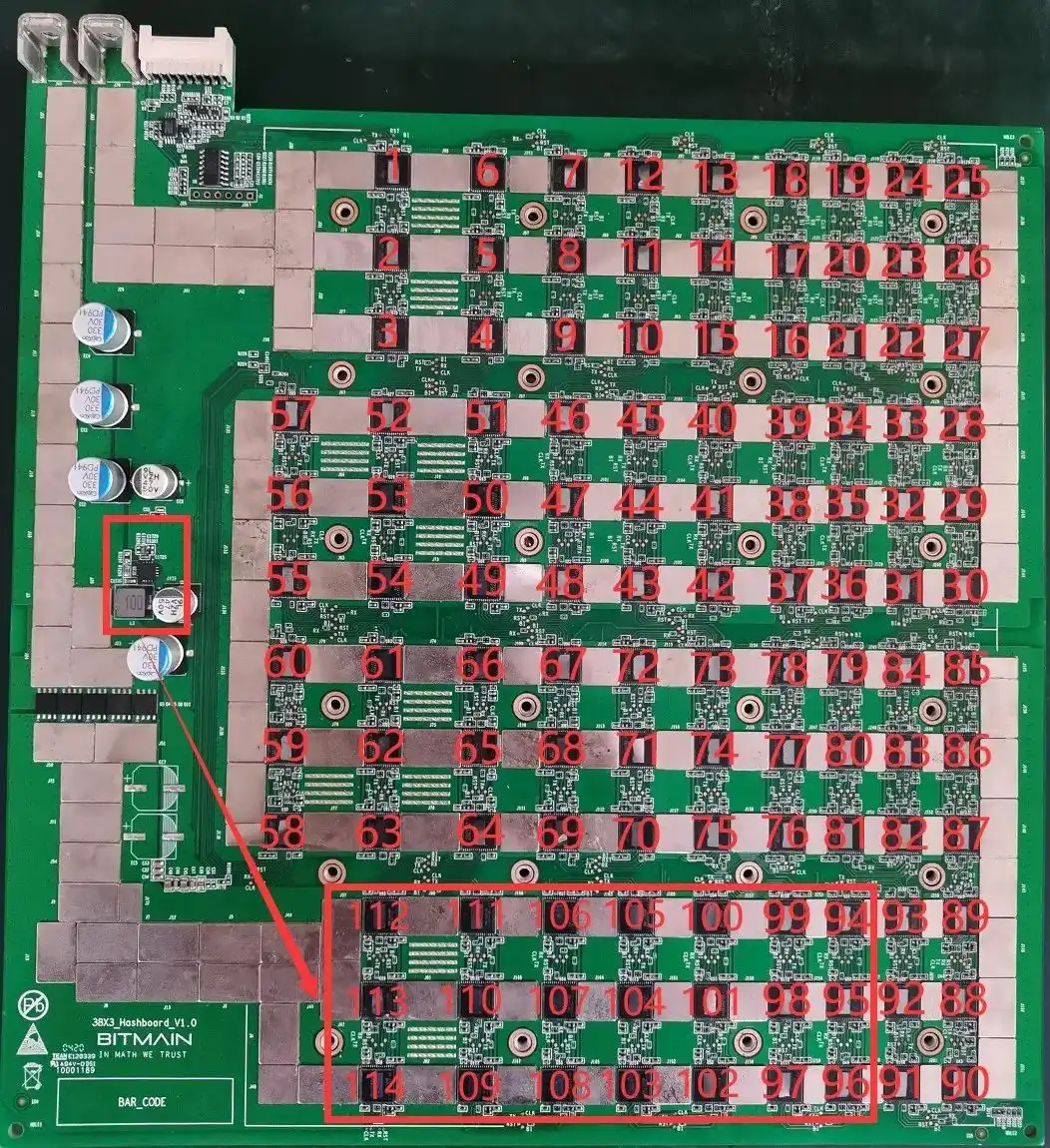

1. De Antminer S19 Pro Computing Board bestaat uit 114 chips, verdeeld in 38 groepen (domeinen), elk bestaande uit 3 IC's;  De bedrijfsspanning van de S19 Pro -chip is 0,32V;  De 38e, 37e, 36e, 35e, 34e, 33e en 32e groepen (in totaal 7 groepen) worden aangedreven door 20V -uitgang van het boostcircuit Q9 om 1.8V uit te voeren naar de LDO, en de 31e tot 1e groepen worden aangedreven door VDD 12.6V door de LDO om 1,8V te bieden.  De spanning neemt af met 0,32V voor elk achterwaarts domein.

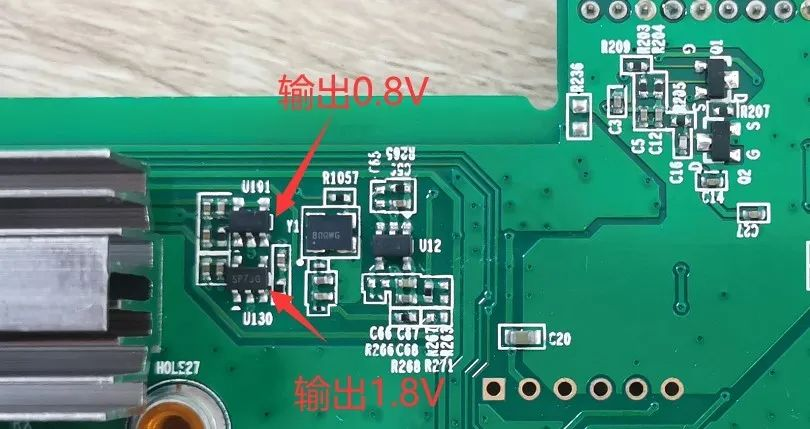

2. Alle 0.8V wordt geleverd door de lokale 1.8V -uitgang via LDO, zoals weergegeven in de volgende afbeelding:

Na het testen presteert de Antminer S19 Pro zelfs zeer goed in termen van energieverbruik, stabiliteit en andere bedrijfsomstandigheden onder de officieel aanbevolen omgevingscondities.  Als het rekenbord niet goed werkt, omvatten de meest voorkomende fenomenen rapportage 0, rapportagnummers en lage rekenkracht.  In deze situaties kunnen we ze op deze manier aan --—

(1). Wanneer de LCD-weergave van de testarmatuur "ASIC NG: (0)" toont, meet eerst de totale spanning van het domein en het 20V-boostcircuit en gebruik vervolgens een kortsluitingsprobe om het RO-testpunt en 1V8-testpunt tussen het eerste en tweede chips te beëindigen en vervolgens het chip-bevindingsprogramma te behouden.  Kijkend naar het seriële poortlogboek, als op dit moment nog 0 chips worden gevonden, is dit een van de volgende situaties:

A. Gebruik een multimeter om te meten of de spanning op de 1V8- en 0V8 -testpunten 1,8 V en 0,8 V is.  Zo niet, dan kan het een afwijking zijn in de 1,8V- en 0,8V LDO -circuits van dit domein, of de twee ASIC -chips in dit domein worden niet correct gesoldeerd.  De meeste van hen worden veroorzaakt door korte circuits in de 0,8V- en 1,8 V -patchfiltercondensatoren (meet de weerstandswaarden van de patchfiltercondensatoren aan de voor- en achterkant van de PCBA);

B. Controleer of de circuits van U2 & U3 & U4 abnormaal zijn, zoals weerstandsvirtueel solderen, enz.

C. Meet de weerstand van R232 of R233 met een multimeter om te zien of deze binnen 1 ohm is en de lezing springt niet.  Zo niet, vervang deze twee weerstanden;

D.Check Als er pins op de eerste chip zijn die niet goed zijn gesoldeerd (werd tijdens het onderhoud ontdekt dat er tin op de pennen is wanneer ze vanaf de zijkant worden bekeken, maar toen de chip werd verwijderd, bleek dat de pennen helemaal niet waren gesoldeerd.

(2). Als één chip in stap 1 kan worden gevonden, betekent dit dat de eerste chip en het vorige circuit beide goed zijn.  Gebruik een vergelijkbare methode om de volgende chips op te lossen.  Bijvoorbeeld kortsluiting van het 1V8 -testpunt en het RO -testpunt tussen de 38e en 39e chips.  Als het logboek de 38 chips kan vinden, is er geen probleem met de eerste 38 chips;  Als er nog steeds 0 chips worden gevonden, controleer dan eerst of de 1V8 normaal is.  Als het normaal is, hebben de chips na 38 problemen.  Blijf binair zoeken gebruiken totdat de problematische chip is gevonden.  Ervan uitgaande dat er een probleem is met de NTH-chip, wanneer de 1V8 en RO tussen de N-1- en Nth-chips kort circuit zijn, kunnen de N-1-chips worden gevonden.  Wanneer echter de 1v8 en RO tussen de nde en n+1 chips kort circuit zijn, kan de hele chip niet worden gevonden.

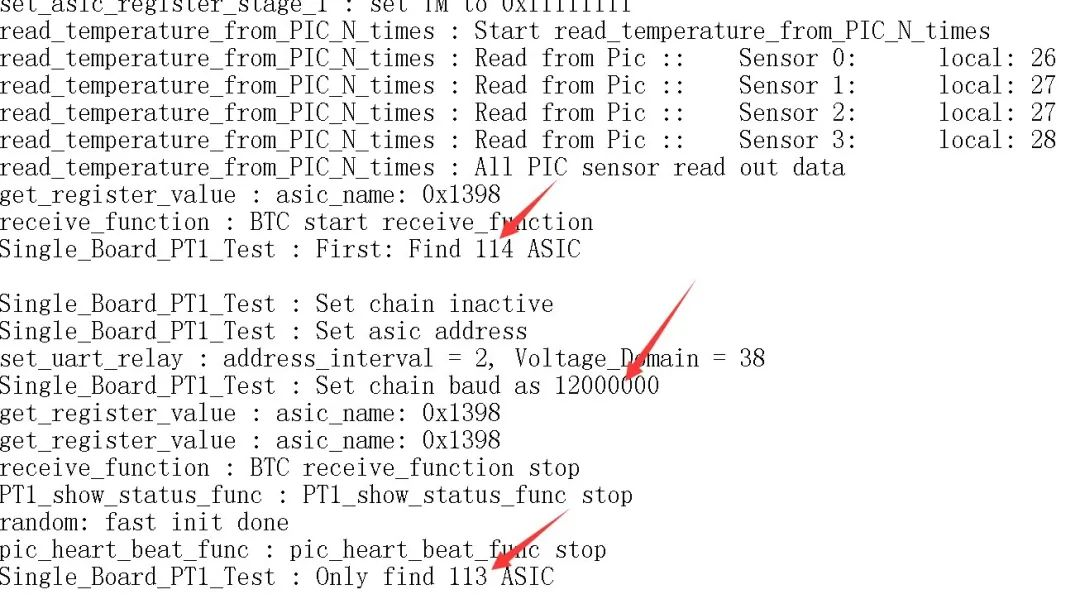

(3). Wanneer het LCD -test van de test "ASIC 113: (rapport 113)" weergeeft, geeft dit aan dat het bedieningsbord 114 chips kan detecteren met 115200 baudrate, maar slechts 113 chips werden gevonden met een baudrate van 12 m en één chip werd niet gevonden tegen 12 miljoen baud.  Reparatiemethode: met behulp van de binaire methode, kortsluiting van het 1V8-testpunt en het RO-testpunt tussen de 38e en 39e chips via een kortsluitsonde.  Als het logboek de 38 chips kan vinden, zijn de eerste 38 chips prima;  Als er 47 korte circuits zijn en de lograpporten 46, betekent dit dat de 47e chip niet kan worden gedetecteerd en er is geen probleem met de inspectie van het uiterlijk.  Over het algemeen is het vervangen van de 47e chip voldoende.

(4). Bij het testen van het Farme LCD -display "ASIC NG: (x, vaste rapportage van een bepaalde chip)", zijn er twee situaties:

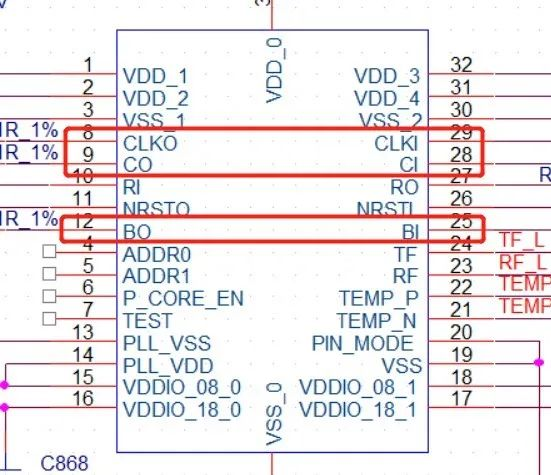

A. Het eerste scenario;  De testtijd is in principe hetzelfde als die van een OK -bord (meestal verandert de waarde van X niet elke keer dat deze wordt getest) (de testtijd verwijst naar de tijd van het drukken op de knop Start Test naar de LCD die het resultaat weergeeft "ASIC NG: (X)").  Deze situatie wordt hoogstwaarschijnlijk veroorzaakt door abnormaal solderen van de voor- en achterste CLK-, CI- en BO -weerstanden van de XTH -chip, dus het is belangrijk om zich te concentreren op deze 6 weerstanden.  De lage waarschijnlijkheid is te wijten aan abnormaal solderen van de volgende pennen in de X-1-, X- en X+1-chips:

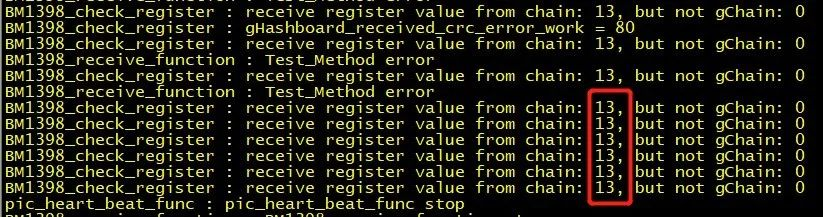

(B). Het tweede scenario;  De testtijd is bijna twee keer zo lang als die van de OK -bord (soms kan de X -waarde veranderen tijdens elke test, en soms x = 0);  Op dit moment bevat het logboek meestal de volgende informatie (het rode nummer mag niet noodzakelijk 13 zijn, afhankelijk van aan aan aan aan aan aan aan aan aan aan aan welk bedrapharnas is verbonden);  Tijdens het testen wordt aangenomen dat de domeinspanningen van bijna alle domeinen voor de abnormale positie minder zijn dan 0,3 V en de domeinspanningen van het achterste domein bijna allemaal hoger zijn dan 0,34 V.  Deze situatie wordt veroorzaakt doordat de chip niet correct wordt gesoldeerd, meestal 1,8 V, 0,8 V, RXT, CLK worden niet correct gesoldeerd.  Stel voor om direct de domeinspanning te meten om te vinden waar het probleem zich voordoet.  De 1V8 en RO kortsluitingsmethoden die in stap 1 worden gebruikt, kunnen ook de locatie van de afwijking vinden.

(C). Momenteel heeft het grootste deel van de onderhoudservaring een micro kortsluitingen (0-ernstige honderd ohm) gevonden tussen signalen, die worden veroorzaakt door de lage weerstand van chippennen.  Je kunt eerst een hete luchtpistool gebruiken om te solderen en kijken of het in orde is.

(5). Als de rekenkracht van een enkel bord laag is, is hier een handige en snelle methode om deze te vinden en te repareren - dat wil zeggen, log in op het IP via PuTTY -software om te observeren of de werkingspanning en het niet -CE -terugkeer van dit bord normaal zijn en deze repareren volgens de loginformatie van Putty.

De specifieke bewerking is als volgt:

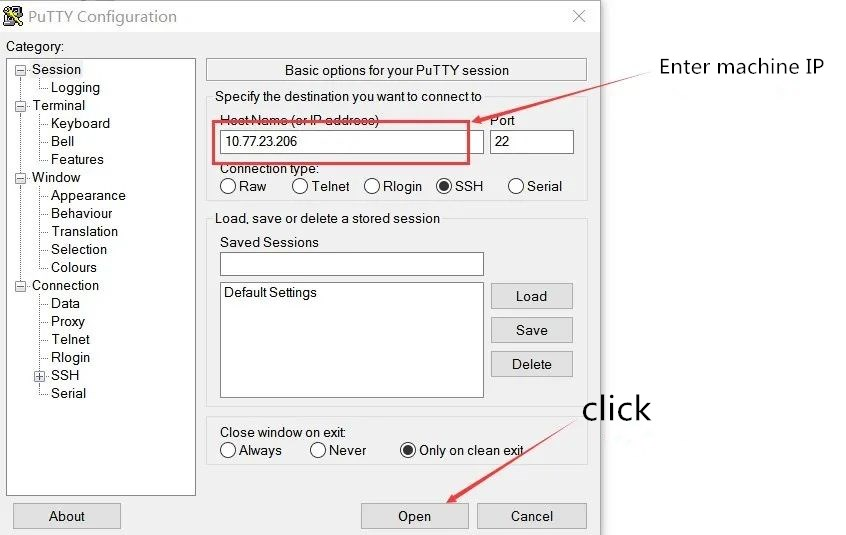

(1). Open het IP -adres van de machine met invoerproblemen en klik op Openen

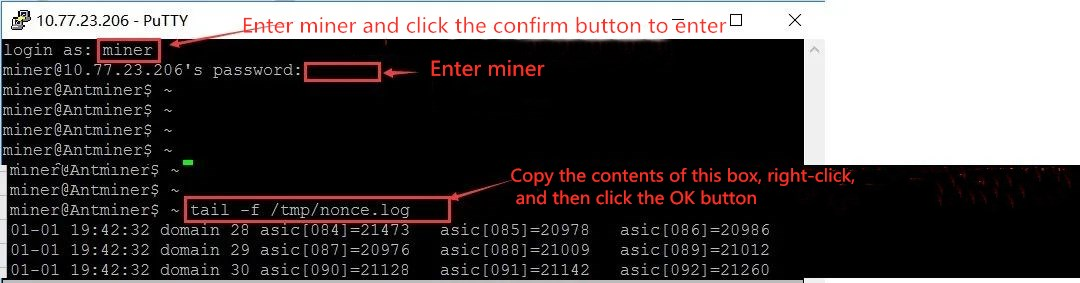

(2). Door de gebruikersnaam, het wachtwoord en de testopdracht in te voeren, kunt u de status van nonce return en spanningsdomein zien.  Als er abnormale omstandigheden zijn in de spanning zonder domein en domein, kunt u meten en repareren op basis van de afgedrukte abnormale chip.

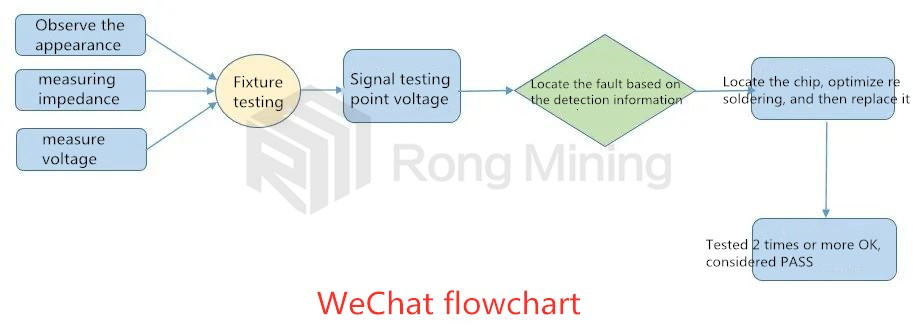

Ten slotte wil ik graag een reparatieproces delen, in de hoop hulp te bieden aan ieders denken bij het repareren van mijnbouwmachines:

Het bovenstaande is de kwaliteitsanalyse- en verwerkingsmethode van mijn ingenieur voor de S19 -machine.  Als u vragen heeft, kunt u ons raadplegen
